Устройство плавного пуска Prostar PRS2, Siemens SIRIUS 3RW

Устройство плавного пуска (УПП) по своей сути являются контроллерами-оптимизаторами для асинхронных двигателей с короткозамкнутым ротором. Именно за счёт этого оборудования сегодня удаётся наладить эффективную и длительную работу этого вида машин, ведь они позволяют устранить один из основных их недостатков — очень большие пусковые токи. Ниже представлены УПП двух основных производителей:

Устройства плавного пуска Prostar	Устройства плавного пуска Siemens

Без использования устройства плавного пуска двигатель испытывает токовые перегрузки в 5–7 номинальных рабочих значений. В теории было разработано достаточно много различных методов для решения этой проблемы, но на практике они в основном не использовались.

Как следствие прямого включения двигателя в сеть:

значительно повышается износ редуктора и приводных ремней,
происходит перегрев обмоток двигателя,
возникают динамические удары трансмиссии.

В принципе действия УПП заложено изменение выходного напряжения, которое необходимо для поддержания заданного значения тока при неизменном значении частоты (50 Гц). Устройство плавного пуска представляет собой упрощенный преобразователь частоты , поэтому цена УПП в гораздо ниже.

Данное устройство обеспечивает решение следующих проблем асинхронного двигателя:

стабилизация пускового тока и падения напряжения (значение зависит от характеристик питающих шин);
бесступенчатое плавное изменение пускового тока;
защиту питающей сети в аварийном режиме от токовых перегрузок;
оптимизацию пускового и тормозного моментов для обеспечения безударного разгона двигателя, а также остановки приводных механизмов;
продление срока службы быстроизнашиваемых деталей: ремень, зубья редуктора, подшипники и т. д.

Помимо выполнения своих основных функций некоторые УПП дополнительно обеспечивают:

интенсивное торможение привода (важно для различных подъёмников, транспортёров),
работу при пониженной скорости,
экономию электроэнергии (снижение напряжения питания, которое не приводит к ущербу в работе),
толчковый пуск.

Признанными лидерами данного сегмента рынка являются компании Prostar (Тайвань) и Siemens (Германия).

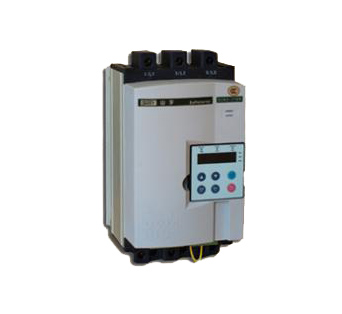

Prostar — компания, одним из основных направлений работы которой является выпуск устройств плавного пуска. Одной из самых удачных моделей стала PRS2 — цифровое устройство, отличающееся своей компактностью, высокой надёжностью, наличием хорошей системы самодиагностики, а также весьма привлекательными для данной группы оборудования ценами. Данная модель признана специалистами одним из лучших решений для проектов с ограниченным бюджетом.

Устройство Prostar PRS2 может работать с электродвигателями, мощность которых составляет 11–500 кВт. Для того чтобы обеспечить плавный пуск машины, УПП данной модели постепенно повышает напряжение на её статоре. С его помощью обеспечивается:

контролируемый пуск и остановка машины,
электронная защита двигателя и в длительном рабочем режиме и в момент пуска.

Siemens — компания, которая специализируется на оборудовании для самых разных направлений деятельности человека, и одним из них является производство устройств плавного пуска. В данном случае компанией предлагается модель SIRIUS 3RW, при помощи которой становится возможным выполнение плавного пуска асинхронного двигателя, а также его остановка по методу нарастающего/спадающего напряжения.

Дополнительными преимуществами использования УПП Siemens являются:

уменьшение значений пиковых токов;
возможность выполнения бесступенчатого запуска;
существенное снижение механической нагрузки на привод в период пуска;
обеспечение надёжной коммутации в работе;
разгрузка питающей сети;
необходимость минимального ухода и обслуживания.

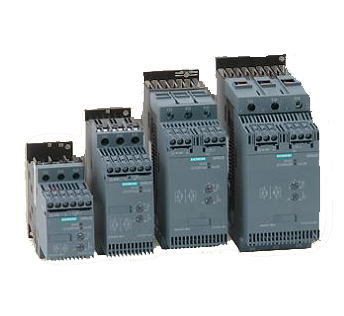

Siemens 3RW30 — компактные цифровые устройства, разработанные для оснащения как одно-, так и трёхфазных двигателей мощностью 0,25–55 кВт. Помимо всех вышеперечисленных функций устройство позволяет изменять время плавной остановки и пуска, а также регулировать уровень пускового момента, который развивается на валу асинхронного двигателя.

Отличие устройств серии Siemens 3RW40 состоит в том, что УПП данной модификации обладают функциями для регулируемого ограничения тока, защитами от перегрузки как двигателя, так и самом УПП. Кроме того, устройства 3RW40 оборудованы шунтирующей контактной системой, которая снижает потери электроэнергии, вследствие чего конструктивные элементы машины не испытывают перегрева. Время отключения в случае перегрузок можно устанавливать 4-шаговым поворотным выключателем. Данная модификация используется для запуска прессов, вентиляторов, мешалок, насосов, компрессоров, систем кондиционирования и т. д.

Siemens 3RW44 представляют собой альтернативу частотным преобразователям и стартерам «звезда-треугольник». Данное оборудование рассчитано на тяжёлые условия эксплуатации и может работать с машинами мощностью до 700 кВт. Особенностью данной модели стала новая технология управления вращающим моментом, а также регулируемое ограничение тока.
