Сервопривод INNOCONT Комплектные сервосистемы INNOCONT
Общее описание
Сервопривод предназначен для использования в качестве приводов подач в металлорежущих станках, координатных столов, станках термической и лазерной резки, робототехнических механизмах, вязальных машинах, намоточных машинах, конвейерах, отрезных машинах. Управление приводами может осуществляться, как от контроллеров движения, так и от систем ЧПУ .
Отличительные признаки
- Напряжение питания приводов трехфазное, 380В 50 Гц и однофазное 220В 50Гц (до 750 Вт).
- Рабочая температура от 0 до 55°C.
- Диапазон мощностей от 400Вт до 7.5кВт.
- Импульсное управление: A/B, P/D, CCW/CW.
- Аналоговое управление скоростью и вращающим моментом: ±10В.
- Диапазон регулирования по скорости 1:3000.
- Полоса пропускания по контуру скорости: до 300Гц.
- Перегрузка 200% в течение 3 с.
Приводные функции
- Режимы работы: позиционирование, управление скоростью, управление вращающим моментом двигателя, режим электрический вал с коэффициентами редукции 1/1800 до 1800.
- Дискретные входы: разрешение работы, сброс ошибки, импульсное выключение, реверс, выбор режима работы и др.
- Дискретные выходы: эмуляция датчика серводвигателя, сигналы готовности, активной работы, достижения заданной скорости и положения, сигнал управления электромагнитным тормозом (например, для вертикальных координат) и др.
- Аналоговые входы: задание скорости и задание вращающего момента.
- Защиты: время-токовая (от перегрузки) и максимально-токовая, от короткого замыкания между фазами, от пониженного напряжения питания, от перегрева, от превышения предельной скорости и др.
Сетевые возможности
Управление приводом через порт RS232/RS485, протокол Modbus RTU и ASCII.
Серводвигатели
- Номинальные моменты от 0.64Нм до 47,7Нм.
- Энкодер двигателя – 2500 имп./об.
- Степень защиты: IP65
Программное обеспечение
- Дистрибутив программы настройки приводов INNOCONT (zip, 17 Мб)

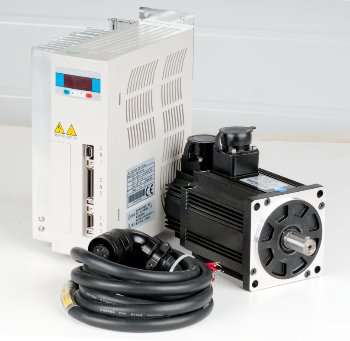

Комплектные сервосистемы INNOCONT
Напряжение питания на входе 1 фаза 220 Вольт
400 Вт, момент 1,27 Nm
Наименование | Описание | Цена, руб. |
| 60DNA-04DB1AKS | Синхронный вентильный двигатель 400 Вт INNOCONT , номинальная скорость 3000 об\мин, Мн= 1.27 Nm, ном. ток 2.8 А, с энкодером 2500 имп/об , защита IP65. | 11250 |
| EPS-TA0D40121 | Сервоусилитель INNOCONT 1х240V, 400 Вт, аналоговый вход, дискретные входы/выходы. | 11000 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-36 | Разъем 36 пин | 150 |
| Цена комплекта, рубли с НДС | 27100 |
500 Вт, момент 1,59 Nm
Наименование | Описание | Цена, руб. |
| 80DNA-05DB1AKS | Синхронный вентильный двигатель 500 Вт INNOCONT, номинальная скорость 3000 об\мин, Мн= 1.59 Nm, ном. ток 2.3 А, с энкодером 2500 имп/об , защита IP65. | 12800 |
| EPS-TA0D40121 | Сервоусилитель INNOCONT 1х240V, 500 Вт, аналоговый вход, дискретные входы/выходы. | 11000 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-36 | Разъем 36 пин | 150 |
| Цена комплекта, рубли с НДС | 28650 |
750 Вт, момент 2,37 Nm
Наименование | Описание | Цена, руб. |
| 80DNA-08DB1AKS | Синхронный вентильный двигатель 750 Вт INNOCONT, номинальная скорость 3000 об\мин, Мн= 2.37 Nm, ном. ток 4.0А ,с энкодером 2500 имп/об , защита IP65. | 14000 |
| EPS-TA0D75121 | Сервоусилитель INNOCONT 1х240V, 750 Вт, аналоговый вход, дискретные входы/выходы. | 13250 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-36 | Разъем 36 пин | 150 |
| Цена комплекта, рубли с НДС | 32100 |
Напряжение питания на входе 3 фазы 380 Вольт
1200 Вт, момент 3.8 Nm
Наименование | Описание | Цена, руб. |
| DNBB11-01D2DB1AMS | Синхронный вентильный двигатель 1200 Вт INNOCONT, номинальная скорость 3000 об\мин, Мн= 3.8 Nm, ном. ток 3.2 А, с энкодером 2500 имп/об, защита IP65. | 21400 |
| EPS-TA01D2143 | Сервоусилитель INNOCONT 3х380V, 1200 Вт, аналоговый вход, дискретные входы/выходы. | 20300 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-36 | Разъем 36 пин | 150 |
| Цена комплекта, рубли с НДС | 46550 |
1800 Вт, момент 5.7 Nm
Наименование | Описание | Цена, руб. |
| DNBB11-01D8DB1AMS | Синхронный вентильный двигатель 1800 Вт INNOCONT, номинальная скорость 3000 об\мин, Мн= 5.7 Nm, ном. ток 4.7 А, с энкодером 2500 имп/об, защита IP65. | 23100 |
| EPS-TA0002143 | Сервоусилитель INNOCONT 3х380V, 1800 Вт, аналоговый вход, дискретные входы/выходы. | 22400 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-36 | Разъем 36 пин | 150 |
| Цена комплекта, рубли с НДС | 50350 |
3000 Вт, момент 9,55 Nm
Наименование | Описание | Цена, руб. |
| DNBB13-0003DB1AMS | Синхронный вентильный двигатель 3000 Вт INNOCONT, номинальная скорость 3000 об\мин, Мн= 9.55 Nm, ном. ток 6.8 А, с энкодером 2500 имп/об, защита IP65. | 33200 |
| EPS-TA0003143 | Сервоусилитель INNOCONT 3х380V, 3000 Вт, аналоговый вход, дискретные входы/выходы. | 33000 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-50 | Разъем 50 пин | 150 |
| Цена комплекта, рубли с НДС | 71050 |
4000 Вт, момент 12,7 Nm
Наименование | Описание | Цена, руб. |
| DNBB13-0004DB1AMS | Синхронный вентильный двигатель 4000 Вт INNOCONT, номинальная скорость 3000 об\мин, Мн= 12.7 Nm, ном. ток 9.2 А, с энкодером 2500 имп/об , защита IP65. | 38650 |
| EPS-TA0004143 | Сервоусилитель INNOCONT 3х380V, 4000 Вт, аналоговый вход, дискретные входы/выходы. | 38150 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-50 | Разъем 50 пин | 150 |
| Цена комплекта, рубли с НДС | 81650 |
5000 Вт, момент 23,8 Nm
Наименование | Описание | Цена, руб. |
| DNBB18-0005DB1AMS | Синхронный вентильный двигатель 5000 Вт INNOCONT, номинальная скорость 2000 об\мин, Мн= 23.8 Nm, ном. ток 11.4 А ,с энкодером 2500 имп/об , защита IP65. | 50300 |
| EPS-TA0005143 | Сервоусилитель INNOCONT 3х380V, 5000 Вт, аналоговый вход, дискретные входы/выходы. | 55000 |
| DA-002-3,0m | Кабель моторный 3,0 м | 2850 |
| BA-002-3,0m | Кабель обратной связи 3,0 м | 1850 |
| MC-50 | Разъем 50 пин | 150 |
| Цена комплекта, рубли с НДС | 110150 |
