Мотор-редукторы планетарные типа МПО2М

Мотор-редукторы планетарного типа МПО2М зубчатые специального назначения модификаций МПО2М-10, МПО2М-15, относятся к классу модернизированного приводного оборудования и предназначены для приводов устройств/агрегатов химической промышленности. Адаптированы для режима работы S1 (ГОСТ 183-74), сеть переменного тока 50Гц, показатели номинального напряжения согласно ГОСТ 21128-83.

Мотор-редукторы типа МПО2М рационально использовать и для комплектации устройств и оборудования, которое причислено к малогабаритному классу механизмов. Таким образом, представленная модель выступает блоком асинхронного обдуваемого двигателя и высококачественного планетарного редуктора.

Базовые условия использования планетарного мотор-редуктора:

Нагрузка, оказываемая на устройство, может носить переменный или постоянный характер как по показателям величины, так и по параметрам направления;
Выходной вал вращается в обе стороны, предпочтений нет;
Крутящий момент рекомендуется передавать посредством промежуточного устройства, которое предусматривает возможность исключения действия поперечных сил на вал м-редуктора;
Температурные требования среды: от -40°С до +40°С;
Особенности климатических исполнений мотор-редукторов: У, Т, категории размещения 2, 3 (ГОСТ 15150-69), высота над уровнем моря <1000метров;
Требования к окружающей среде: неагрессивная, непроводящая пыль <10 мг/м³, значения относительной влажности не более 80%, температура +20°С – для устройств, оснащенных закрытыми обдуваемыми электродвигателями;
Параметры взрывоопасности: зона В-1а, категория взрывоопасных смесей II-А, II-В, категория взрывоопасных смесей t°C самовоспламенения Т4 согласно ПУЭ для мотор-редукторов, оснащенных взрывозащищенными электродвигателями.

Общее описание:

Мотор-редукторы модификаций МПО2М-10 и МПО2М-15 могут иметь несколько вариантов исполнения, которые разделяются, исходя из особенностей монтажа и положению в пространстве:

Щ – горизонтальное исполнение (опорные лапы);
Ф – горизонтальное исполнение (опорный фланец);
В – вертикальное исполнение (опорный фланец);
ВК – вертикальное исполнение на опорном фланце, кольцевая канавка на валу.

Оборудование характеризуется высоким качеством, которое подтверждается не только в ходе многочисленных исследований, но и положительными отзывами покупателей и заказчиков. Стоимость мотор-редукторов окупается максимально быстро за счет высоких показателей КПД систем и процессов, предполагающих использование этого типа приводного устройства.

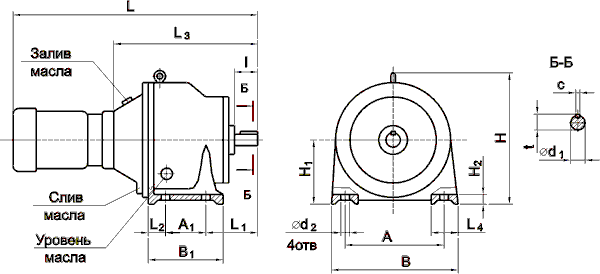

РИС 1.
Мотор-редуктор горизонтального исполнения на лапах – Щ

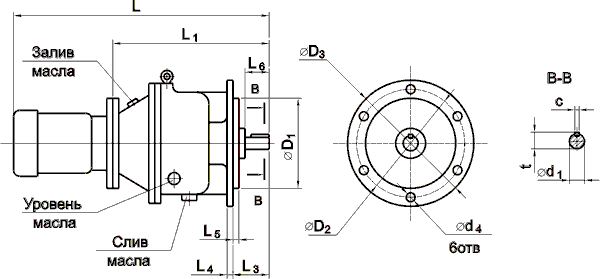

РИС 2.
Мотор-редуктор горизонтального фланцевого исполнения – Ф

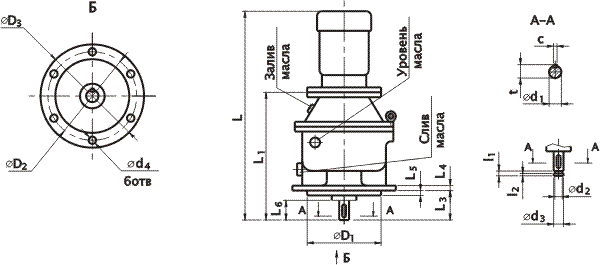

РИС 3.
Мотор-редуктор вертикального фланцевого исполнения – В и ВК

Габаритные размеры комплектующих электродвигателей
Тип 4А		Тип 2B
Габарит	L, mm	Габарит	L, mm
63В4	186	63В4	245
71А4	245	71А4	265
71В4	245	71В4	265
80А6	260	80А6	300
80В4	270	80В4	300
100S4	305	100S4	455
112MA4	372	112MA4	520
132M4	450	132M4	540
132S4	400	132S4	505
