Мотор-редукторы планетарные МРВ-02, МРВ-04

МРВ-02, МРВ-04 планетарные редукторы, цена каждой единицы оборудования складывалась из объективных факторов, которые рассчитывались маркетинговым отделом компании «ТехПривод».

Данные механизмы предназначены для малогабаритной химической аппаратуры с перемешивающими устройствами. Оборудование характеризуется возможностью вращения вала в любом направлении. Работа может осуществляться в сложных условиях: температура окружающей среды от –40°C до +50°С с повышенной запыленностью, но отсутствием агрессивных сред.

В зависимости от типа мотор-редуктора подбирается и соответствующий электродвигатель с определенными показателями мощности и массы. Правильно укомплектованный агрегат – это залог бесперебойной работы всей системе в режиме 24 часов или с перерывами.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Мотор-редуктор МРВ 02-16-0,25/85 4А63А4 УЗ
Мотор-редуктор типа МРВ 02, с передаточным числом 16, мощностью электродвигателя 0,25 кВт, фактической частотой вращения тихоходного вала 85 об/мин, электродвигателем 4A63А4, климатического исполнения У, категорией размещения 3.

Общее описание:

Габарит	L, мм	D4, мм	Масса, кг
4А56А4	170	120	4,3
4А63А4	220	130	6,1
4A71A4	245	200	15,7
4A71B4	245	200	15,7
В63А4	245	160	20
В71B4	265	200	23

ТАБЛ 1.
Габаритные размеры комплектующих электродвигателей

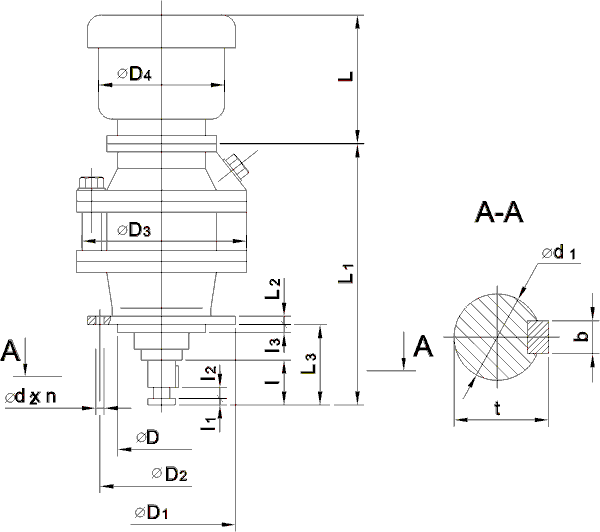

Размеры, мм	МРВ 02 одноступенчатый	МРВ 02 двухступенчатый	МРВ 04
D	80h9	80h9	110h9
D₁	130	130	175
D₂	110	110	150
D₃	152	152	205
l	33	33	45
l₁	2	2	2
l₂	3	3	3
l₃	5	5	6
L_1max	160	208	244
L₂	9	9	10
L₃	60	60	80
d1	18K6	18K6	22К6
t	20,5	20,5	24,5
b	6h9	6h9	6h9
d₂	11	11	11
n	3	3	4
Масса без электродвигателя, кг	5,6	5,6	11,3

ТАБЛ 2.
Габаритные размеры комплектующих электродвигателей
