Червячные мотор-редукторы 2МЧ-40, 2МЧ-63, 2МЧ-80
В процессе производства используются только современные надежные материалы, которые гарантируют долгий беспроблемный срок службы агрегата. От особенностей конструктивного исполнения зависит степень эффективности использования оборудования, поэтому при возникновении каких-либо вопросов, обращаетесь в консультационный центр.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
- нагрузка постоянная и переменная в пределах номинального крутящего момента
- вращение валов в любую сторону без предпочтительности
- климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м, допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- внешняя среда – неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3
Общее описание:

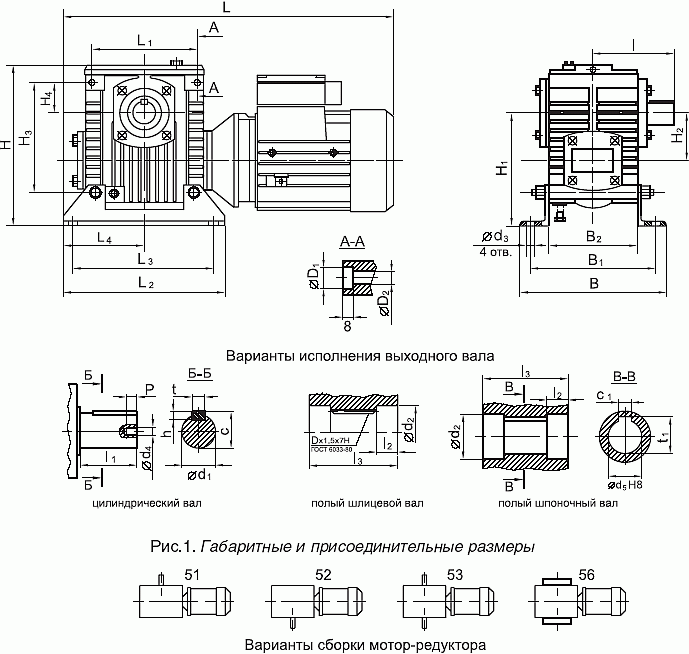

Габаритные и присоединительные размеры 2МЧ-40, 2МЧ-63, 2МЧ-80
Типоразмер мотор-редуктора | Lmax | L1 | L2 | L3 | L4 | Bmax | B1 | B2 | Hmax | H1 | H2 | H3 | P | I |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2МЧ-40 | 370 | 105 | 180 | 150 | 90 | 164 | 140 | 100 | 180 | 112 | 40 | 105 | 15 | 90 |
2МЧ-63 | 470 | 150 | 220 | 180 | 110 | 197 | 165 | 125 | 225 | 145 | 63 | 150 | 20 | 120 |
2МЧ-80 | 540 | 180 | 260 | 225 | 130 | 212 | 185 | 140 | 296 | 172 | 80 | 180 | 20 | 145 |
Типоразмер мотор-редуктора | l1 | l2 | l3 | l4 | d1 | d2 | d3 | t | t1 | c | c1 | D1 | D2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2МЧ-40 | 28 | 20 | 112 | 28 | 18 | 23 | 25 | 20,5 | 20,8 | 6 | 6 | 16 | 10,5 |
2МЧ-63 | 42 | 20 | 108 | 20 | 28 | 33 | 35 | 31 | 29,3 | 8 | 8 | 18 | 12,5 |
2МЧ-80 | 58 | 25 | 116 | 24 | 35 | 41 | 44 | 37,5 | 38,3 | 10 | 10 | 18 | 12,5 |
ТАБЛ 1.
Габаритные и присоединительные размеры 2МЧ-40, 2МЧ-63, 2МЧ-80
РИС 4.

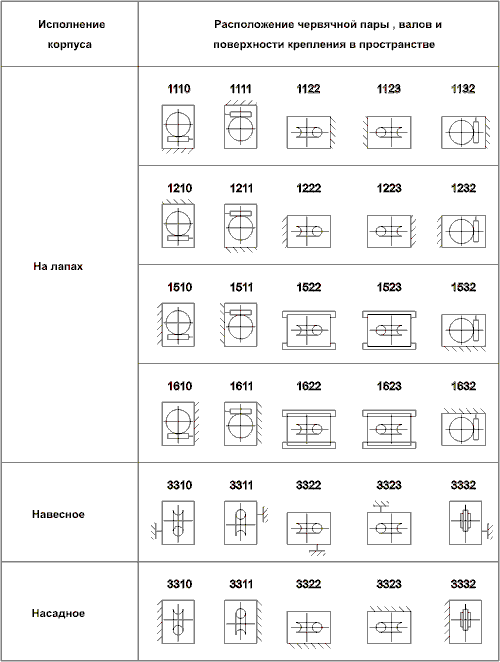

Конструктивное расположение по способу монтажа 2МЧ-40, 2МЧ-63, 2МЧ-80
