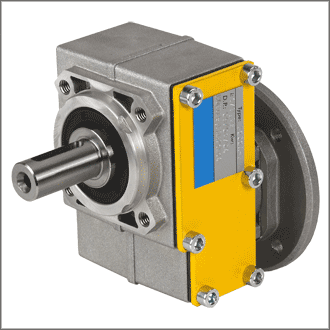

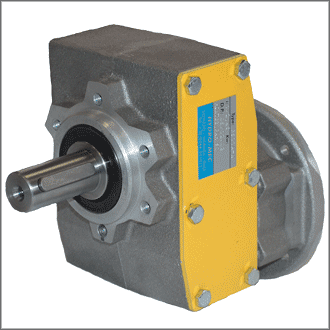

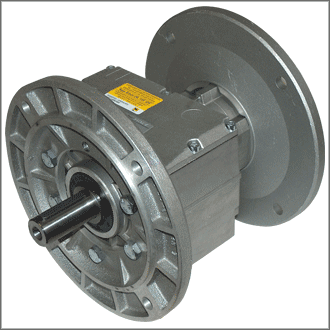

Одноступенчатые цилиндрические мотор-редукторы INNOVARI в алюминиевом корпусе

Одноступенчатые цилиндрические мотор-редукторы были разработаны как экономичная альтернатива 2-х 3-х ступенчатым редукторам там, где нужны высокие скорости. Выходные фланцы и валы, идентичные по размерам фланцам двигателей, позволяет применять их в качестве первой ступени для цилиндро-червячных мотор-редукторов. Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.

Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, выходными фланцами, входными и выходными твердотельные валами.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.
Редукторы всех типоразмеров поставляются залитыми маслом для любой монтажной позиции.
кторы всех типоразмеров поставляются залитыми маслом для любой монтажной позиции.

Отличительные особенности одноступенчатых мотор-редукторов INNOVARI:

- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA

Нестандартные исполнения:

Взрывозащищенное по стандартам ATEX 2, ATEX 3
Специальное исполнение выходного вала для винтовых конвейеров

Применения:

- пищевые насосы
- винтовые конвейеры
- кормораздатчики на птицефабриках
- вентиляторы
- первая ступень многоступенчатых редукторов

Внимание!

С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

- Autocad (.dxf – .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )

5 форматов 3D:

- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )

Чертежи высылаются по запросу.

1- ступенчатые цилиндрические редукторы в алюминиевом корпусе

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
311А	30	0,12…0,37	14, 19, 24	1,57…10,86
411А	50	0,37…1,5	14, 19, 24	1,57…10,86
511А	118	1,1…4,0	14, 19, 28	1,3…10,50

По запросу готовы предоставить сравнительные таблицы размеров редукторов INNOVARI c аналогами других производителей.
