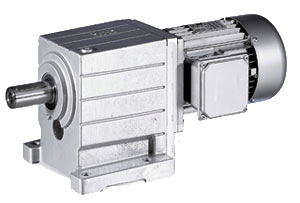

Цилиндрические мотор-редукторы GST Lenze
 | Соосные мотор-редукторы со сплошным валом возможны в вариантах исполнения с фланцем и на лапах. Как и все другие типы редукторов, данная модель не создает шума при работе, это обеспечивается оптимальной конструкцией зубчатых передач. Варианты исполнения на входе редуктора:
|
Варианты исполнения на выходе редуктора:
- сплошной вал
- лапы
- фланец
- центрированное отверстие с резьбой
Цилиндрические мотор-редукторы Lenze обладают следующим диапазоном мощностей: от 0,06 кВт до 45 кВт. Широкий диапазон передаточных чисел до i=330 , в комбинации с маленьким шагом=1,12 – позволяет точно выбрать необходимую частоту вращения выходного вала на выходе редуктора. Конструкция всех двигателей Lenze основываются на модульном принципе, а это обеспечивает высокую гибкость предлагаемых мотор-редукторов.
Надежность в эксплуатации обеспечивается классом изоляции F и степенью защиты IP 55.
Обмотка проводом с двойным покрытием лаком с дополнительной изоляцией фаз обладает высокой степенью защиты от пробоев, выдерживает высокие напряжения и особо устойчива к механическим повреждениям. Для решения широчайшего спектра комплексных приводных задач данный тип мотор-редукторов превосходно сочетается с частотным преобразователем и сервопреобразователем фирмы Lenze.
Цилиндрические мотор-редукторы со встроенным частотным преобразователем motec идеально подходят для компактных децентрализованных применений приводов.
| GST | Типоразмер редуктора | Диапазон передаточного числа | |||||||
| 03 | 04 | 05 | 06 | 07 | 09 | 11 | 14 | ||
Момент на выходе, нм | |||||||||
| GST-1 | 25 | 54 | 105 | 185 | 443 | i = 1,6 – 11,8 | |||
| GST-2 | 45 | 73 | 165 | 368 | 707 | 1582 | 2933 | 5786 | i = 2,6 – 60 |
| GST-3 | 172 | 375 | 710 | 1623 | 2848 | 5920 | i = 60 – 336 | ||
