Радиаторы охлаждения для твердотельных реле

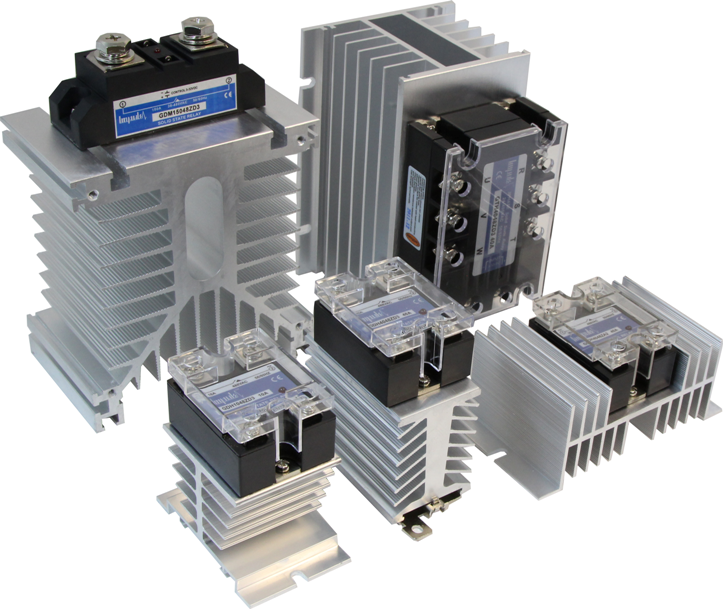

Радиаторы охлаждения предназначены для отвода тепла выделяемого при работе полупроводниковых приборов, в данном случае твердотельных реле.
Радиаторы охлаждения необходимо использовать при постоянной нагрузке более 5А. В противном случае возможен выход из строя твердотельного реле из-за перегрева. Заявленный номинальный ток реле способно коммутировать при температуре не более 40ºС. При увеличении температуры реле снижается его пропускная способность из расчета 20-25% на каждые 10ºС. При температуре ≈80ºС его пропускная способность по току сводится к нулю и как следствие выход из строя. Чтобы избежать перегрева реле, его необходимо устанавливать на радиатор охлаждения.
При подборе радиатора охлаждения следует учитывать факторы влияющие на охлаждение, такие как: место установки, температура окружающей среды, циркуляция воздушных потоков, нагрузка на твердотельном реле. В некоторых случаях для более эффективного охлаждения (высокая температура воздуха, монтаж реле в закрытом шкафу и пр.) нужно применять радиатор большего размера и устанавливать вентилятор для принудительного отвода тепла.
Радиаторы надо устанавливать с вертикальным расположением ребер так, чтобы ничего не мешало естественной циркуляции воздуха вдоль радиатора. Использование теплопроводящей пасты улучшает теплопередачу от реле на радиатор, но при условии, что она нанесена очень тонким слоем (десятки микрон) для заполнения трещин и воздушных зазоров (теплопроводность металл-металл гораздо выше, чем теплопроводность металл-термопаста-металл).
Выбор радиатора для твердотельного реле
| Реле | 1 фазное GDH | 1 фазное GDM | 3 фазное GTM,GTR | |||||
|---|---|---|---|---|---|---|---|---|
| 1 реле | 2 реле | 3 реле | 1 реле | 2 реле | 3 реле | |||
| T о кн а г р у з к иА м п е р | 10 | SSR-1 SSR-D SSR-14 SSR-16 | SSR-3 SSR-310 | SSR-3 SSR-310 | — | — | — | SSR-3 SSR-310 |
| 20 | ||||||||
| 40 | SSR-D SSR-14 SSR-16 | SSR-3** SSR-310 | ||||||
| 60 | SSR-16 SSR-3 SSR-310 | SSR-3** SSR-310 | SSR-310 | SSR-3 SSR-M SSR-310 | SSR-310 | SSR-310 | SSR-3** SSR-310 | |
| 80 | SSR-3 SSR-310 | SSR-310 | SSR-310 | |||||
| 100 | SSR-310** | SSR-310** | SSR-310** | SSR-310** | ||||
| 120 | SSR-3** SSR-310 | — | SSR-3** SSR-M** SSR-310 | SSR-310** | ||||
| 150 | — | — | — | SSR-310 | — | — | ||
| ** = с вентилятором Ток нагрузки для T=40°C. При T=50°C и/или монтаже реле в шкафу радиатор выбирать для тока нагрузки увеличенного в 1.5-2 раза, использовать вентилятор. | ||||||||
Фиксатор на DIN-рейку SSR-S
Простой держатель однофазного твердотельного реле на DIN-рейке.

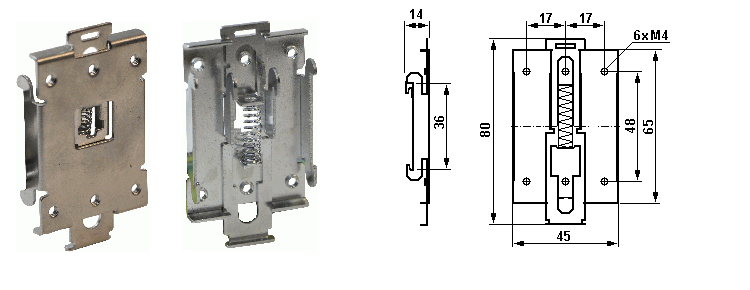

| Модель | SSR-S | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | однофазное 1 шт x GDH |  |
| Макс. ток | ≤5А | |
| Размеры | 14х80х45мм | |
| Масса | 60г |
Радиатор охлаждения SSR-1
Радиатор для однофазного твердотельного реле с креплением на поверхность или DIN-рейку.

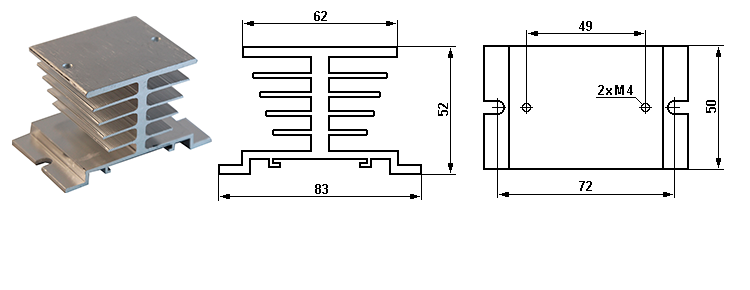

| Модель | SSR-1 | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | однофазное 1 шт x GDH | |
| Макс. ток | ≤20А | |
| Размеры | 82х52х50мм | |
| Масса | 110г |
Радиатор охлаждения SSR-D
Радиатор для однофазного твердотельного реле с креплением на DIN-рейке.

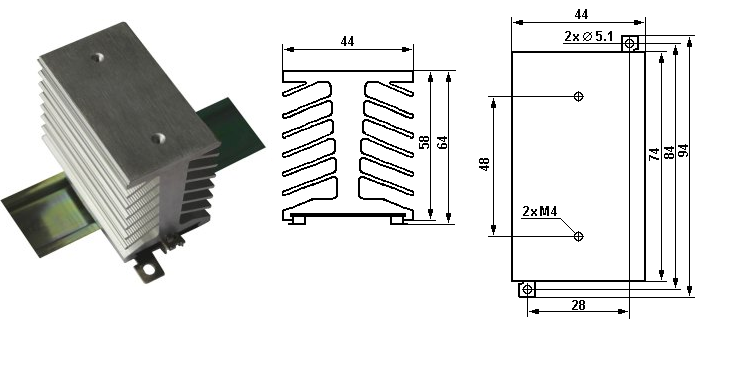

| Модель | SSR-D | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | однофазное 1 шт x GDH | |
| Макс. ток | ≤40А | |
| Размеры | 94х64х44мм | |
| Масса | 280г |
Радиатор охлаждения SSR-14
Радиатор для однофазного твердотельного реле с креплением на поверхность.

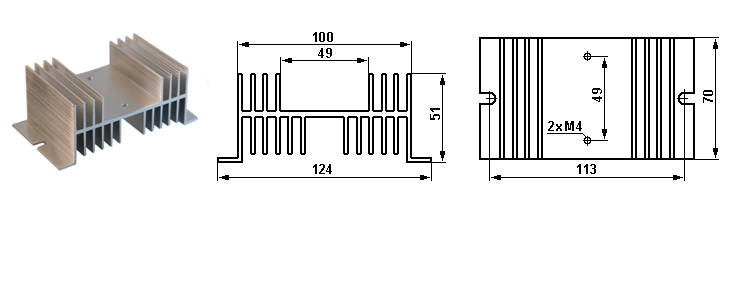

| Модель | SSR-14 | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | однофазное 1 шт x GDH |  |
| Макс. ток | ≤40А | |
| Размеры | 124х70х50мм | |
| Масса | 230г |
Радиатор охлаждения SSR-16
Радиатор для однофазного твердотельного реле с креплением на поверхность.

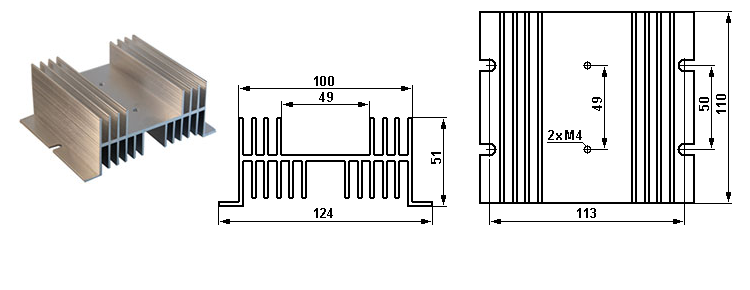

| Модель | SSR-16 | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | однофазное 1 шт x GDH |  |
| Макс. ток | ≤60А | |
| Размеры | 124х100х50мм | |
| Масса | 380г |
Радиатор охлаждения SSR-3
Бюджетный радиатор для однофазных или одного трехфазного твердотельного реле с креплением на поверхность.

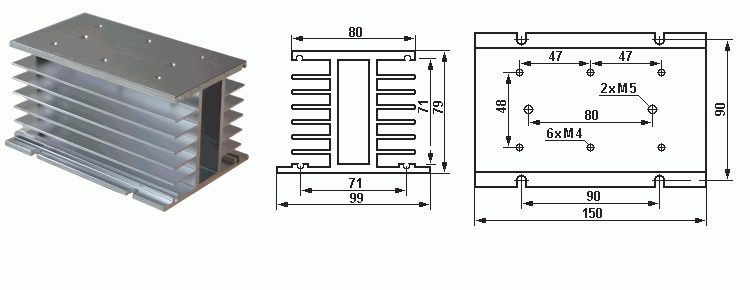

| Модель | SSR-3 | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | 1Ф: 3 шт x GDH или 1 шт x GDM 3Ф: 1 шт x GTH или 1 шт x GTR |  |
| Макс. ток | ≤40А | |
| Размеры | 150х100х80мм | |
| Масса | 850г | |
| Возможна установка вентилятора 85×85 мм | ||
Радиатор охлаждения SSR-M
Радиатор для однофазных твердотельных реле с креплением на поверхность.

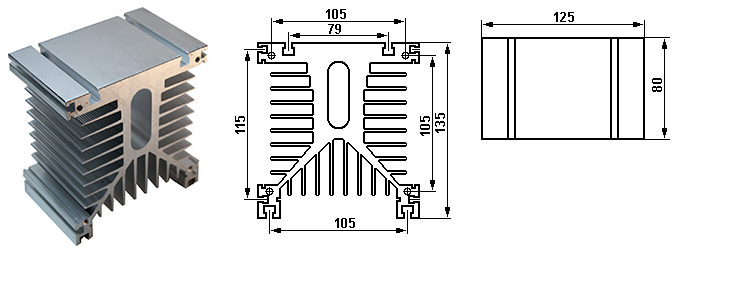

| Модель | SSR-M | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | 1Ф: 1 шт x GDH или 1 шт x GDM |  |
| Макс. ток | ≤100А | |
| Размеры | 80х135х125мм | |
| Масса | 1150г | |
| Возможна установка вентилятора 120×120 мм | ||
Радиатор охлаждения SSR-310
Радиатор для однофазных или одного трехфазного твердотельного реле с креплением на поверхность.
| Модель | SSR-310 | Внешний вид и размеры |
|---|---|---|
| Монтируемое тв реле | 1Ф: 3 шт x GDH или 3 шт x GDM 3Ф: 1 шт x GTH или 1 шт x GTR |  |
| Макс. ток | ≤80А | |
| Размеры | 150х135х125мм | |
| Масса | 2300г | |
| Возможна установка вентилятора 120×120 мм | ||
